Общая информация о QoS

Quality of Service - это общая производительность сети, особенно производительность которую видят пользователи.

Что такое и для чего нужно.

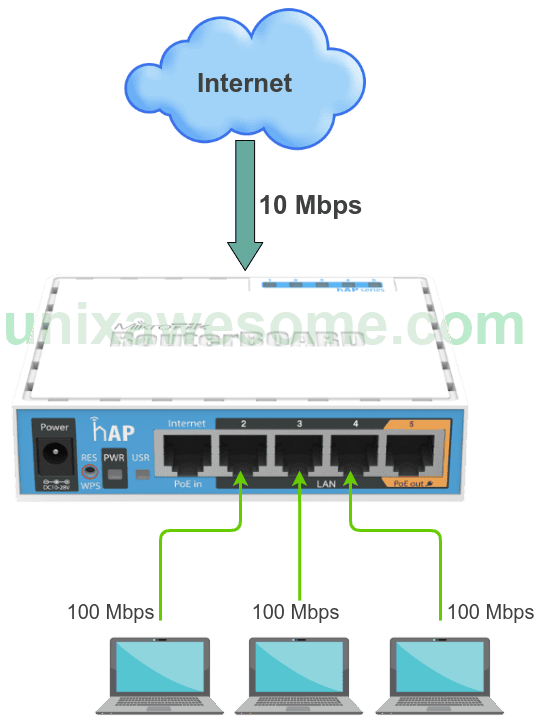

Например у нас есть доступ в интернет со скоростью 10 Mbit/s, и также у нас есть 3 компьютера в нашей сети которые подключены к нашему маршрутизатору.

Получается что общая производительность нашей локальной сети 300 Mbit, но при этом выход ‘наружу’ в интернет у нас всего лишь 10 Mbit. Вот в этом и заключается основная проблема. Проблема бутылочного горлышка.

Проблема в том что есть некоторые типы трафика которые к подобному бутылочному горлышку относятся негативно. Это чаще всего какой-то трафик реального времени, то есть realtime трафик(sip, rdp, видео конференц-связь).

Стандартная ситуация которую можно наблюдать это когда один из трех компьютеров качает например через торрент что-то и в этот момент остальные два пользователя нашей локальной сети страдают. Лагает Skype, тормоза rdp соединений, долго грузятся сайты…

QoS поможет тем или иным способом решить вопрос с тем чтобы неприоритетный трафик(torrent или другой паразитный тип трафика) не занимал всю полосу пропускания, а давал выход в первую очередь полезному для нас трафику(без потери пакетов).

---

Настройки QoS имеют два ограничения скорости:

• CIR (Committed Information Rate) - (limit-AT в RouterOS) в худшем случае, поток будет получать этот объем трафика.
• MIR (Maximal Information Rate) - (Max limit в RouterOS) - наилучший сценарий, скорость, с которой поток может справится, если у родителя очереди есть запасная полоса пропускания.

Также есть возможность указать приоритет. Работает только для дочерних очередей. 8 - самый низкий приоритет, 1 - самый высокий.

В MikroTik есть несколько подходов к реализации QoS

• Simple Queues(простая очередь)
• Queue Tree(дерево очередей)
• Ограничение скорости на интерфейс

Simple Queues

Указываем границы скоростей
Для начала мы должны указать на роутере границы наших скоростей. Например от провайдера у нас приходит 10Мбит на приём и отдачу, эти границы и нужно задать роутеру.

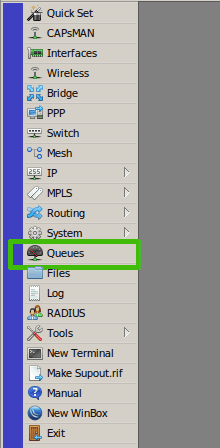

Переходим к настройке очередей.

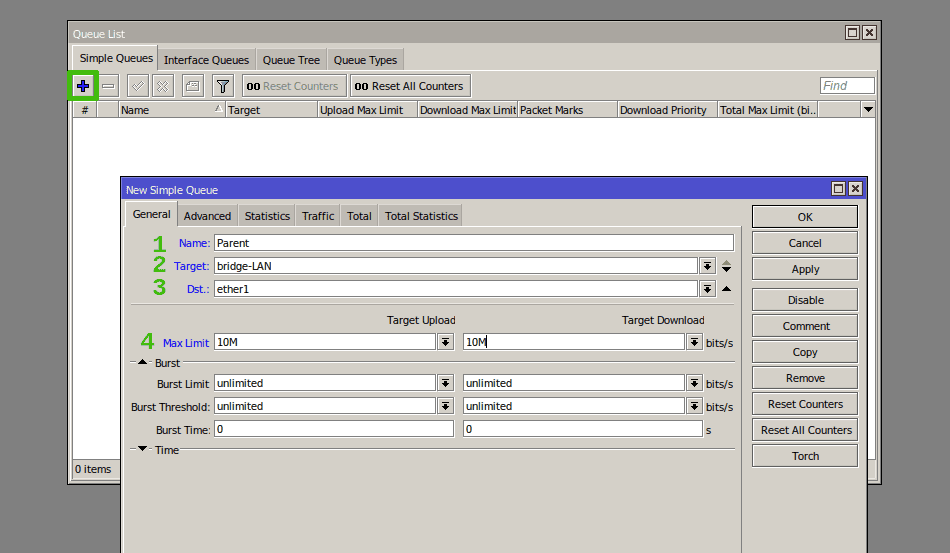

Создаем ‘родителя’.

Здесь указываем Name, в поле Target я выбрал свою подсеть, для которой будут действовать ограничения и приоритеты. Можно прописать вручную, например 192.168.0.0/24. В Dst указал свой WAN интерфейс. То есть правила будут работать для указанной нами подсети трафик которой будет идти через WAN порт. И также пропишем нашу скорость, которую мы получаем от провайдера. Для примера будет 10 Мбит.

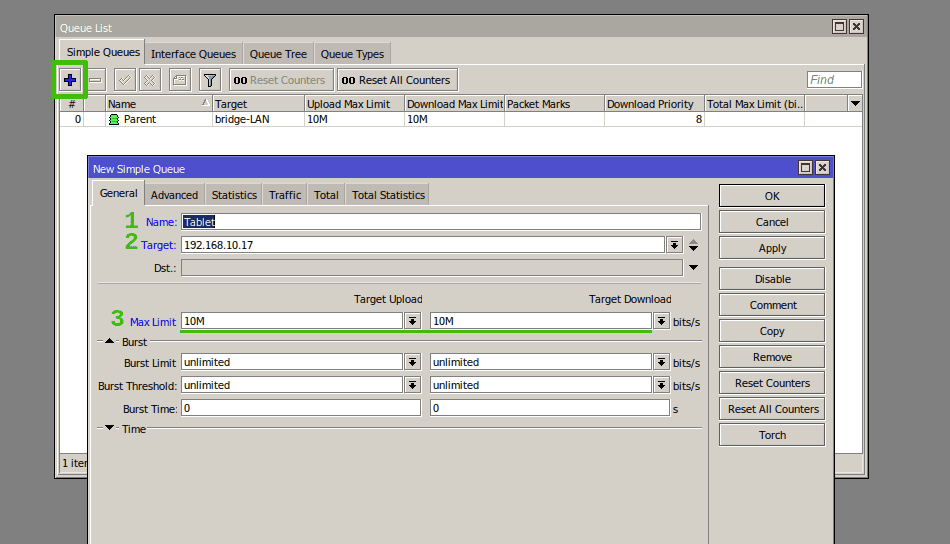

Добавляем наши устройства.

Указываем Name, в поле Target - ip адрес устройства. Max Limit указываем 10 Мбит.

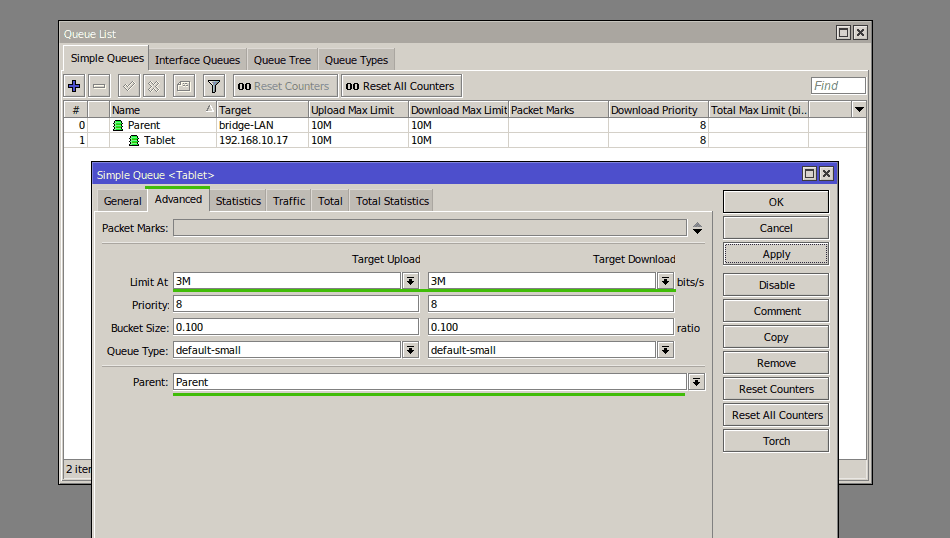

Переходим во вкладку Advanced

Здесь Limit At - это минимально гарантированная скорость, которую устройство получит в любом случае.

И обязательно в Parent выбрать нашего родителя.

Если одно из сетевых устройств не использует в какой-то определённый момент свой Limit At, то его скорость будет распределятся между другими устройствами согласно Max Limit и установленных приоритетов.

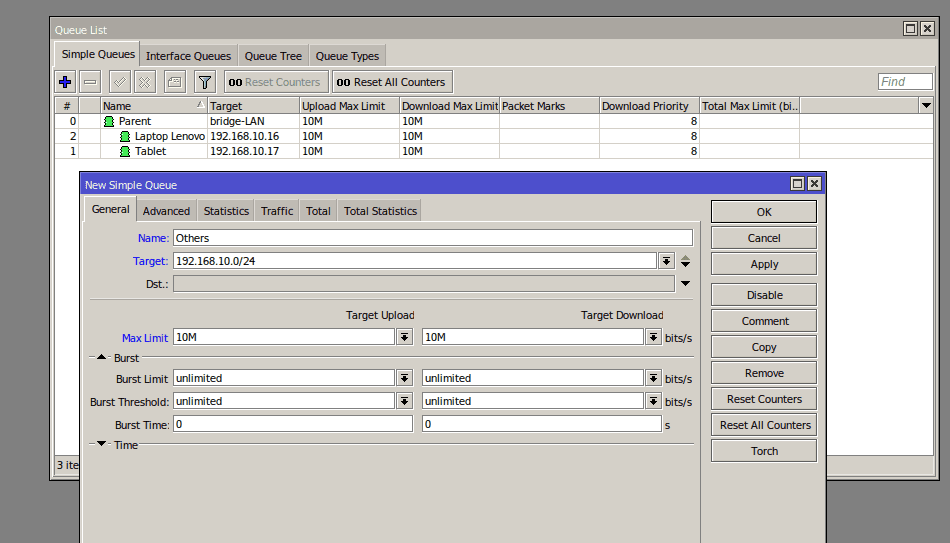

Таким образом прописываем наши самые важные сетевые устройства. Потом добавляем ограничения для всех остальных, которые не в нашем списке.

Только в поле Target указываем нашу подсеть, а не конкретный ip адрес.

Сумма всех Limit At на всех наших устройствах должна быть меньше или равна скорости получаемой от провайдера.

Также при необходимости во вкладке Advanced можно выбрать приоритет.

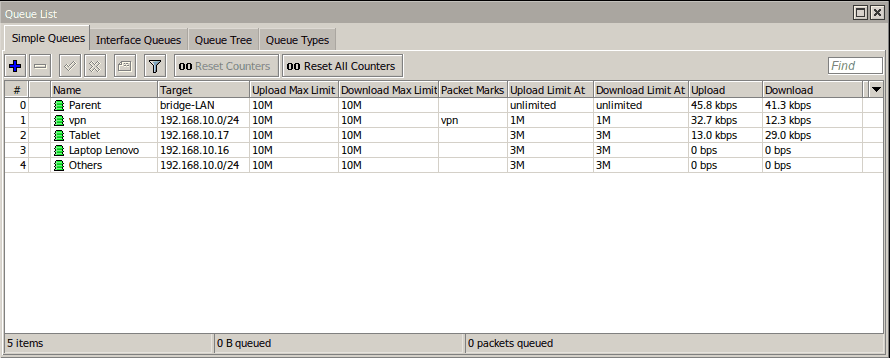

В итоге у меня получился вот такой список, где скорость регулируется для двух устройств и всех остальных, которые не в списке.

Маркировка трафика

Для примера я промаркирую весь VPN трафик, дам ему гарантированную скорость и укажу высокий приоритет.

По-правильному нужно сначала маркировать соединения, а уже потом все пакеты в нём.

Заходим в IP > Firewall > вкладка Mangle

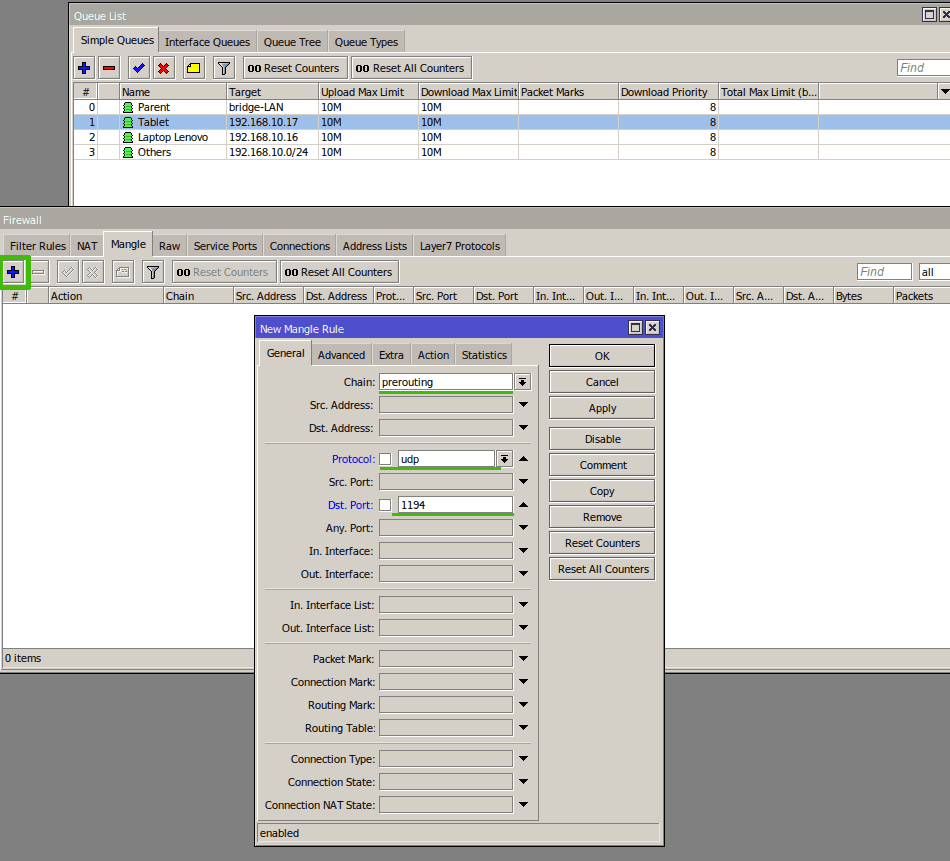

Создаём новое правило.
Chain выбираем prerouting.
Protocol - udp.
Dst. Port - 1194

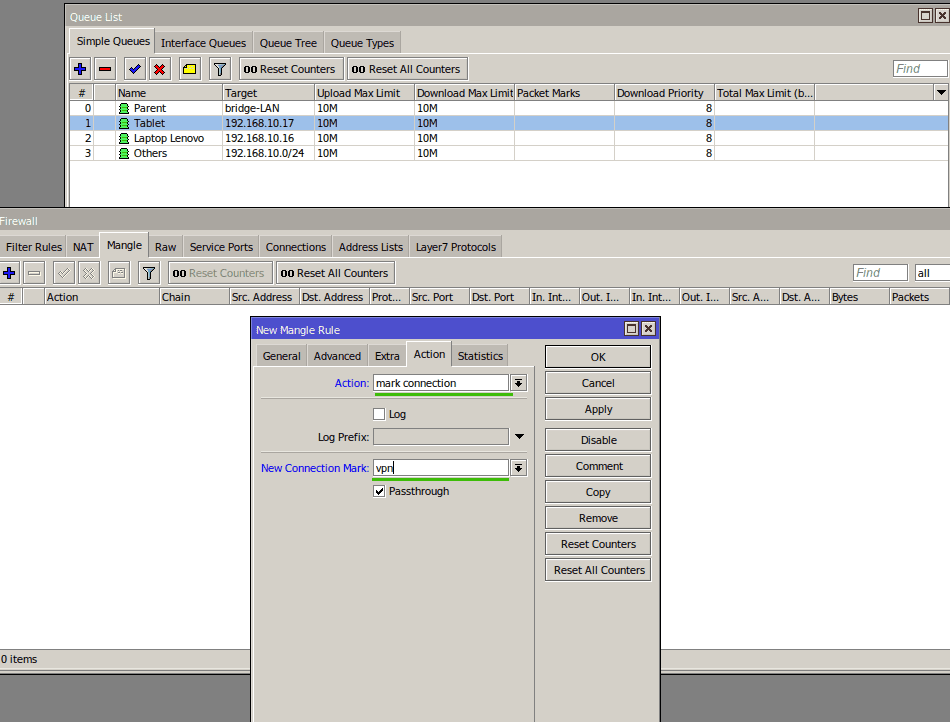

Дальше во вкладке Action
Action - mark connection
New Connection Mark - vpn

Жмём OK.

Теперь маркируем трафик.

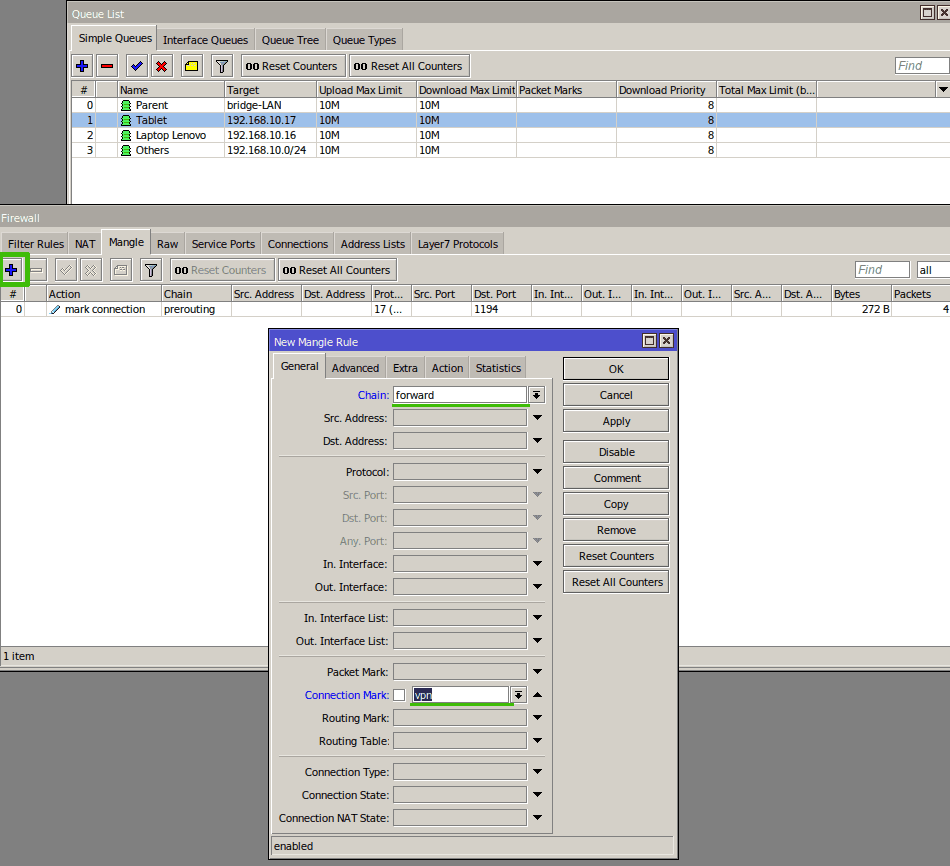

Добавляем новое правило.
Chain - forward
Connection Mark - vpn

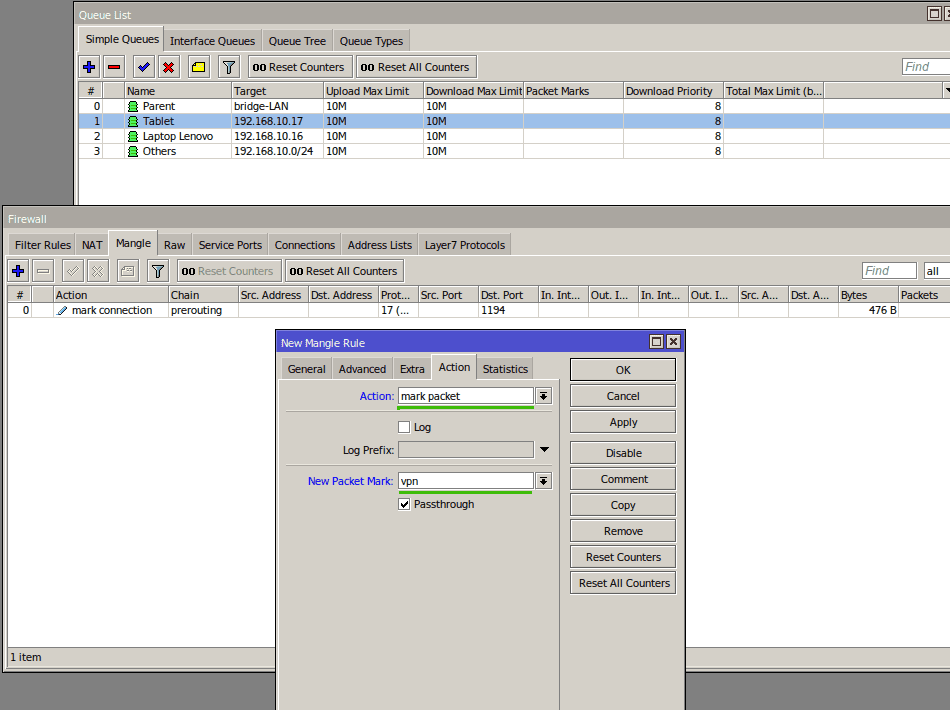

Во вкладке Advanced
Action - mark packet
New Packet Mark - vpn

Жмём OK.

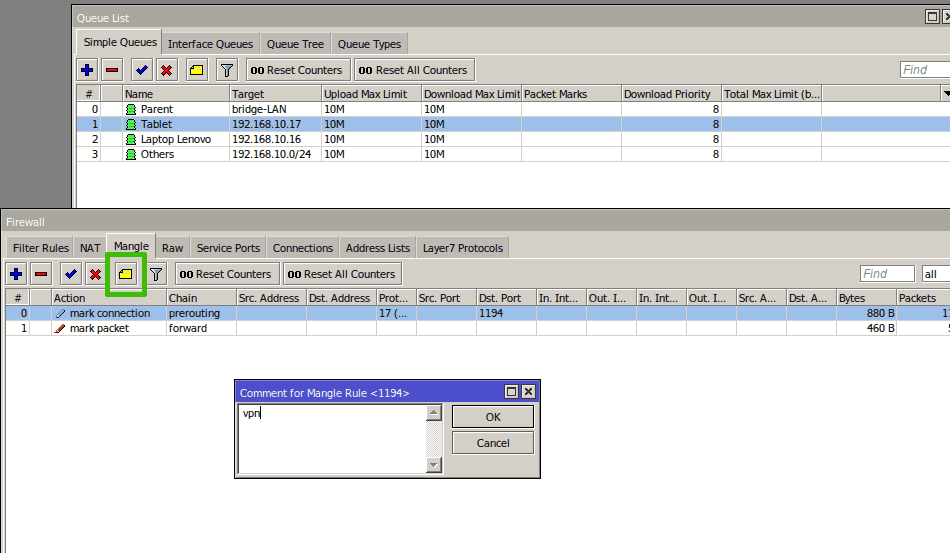

Добавляем комментарий

Теперь возвращаемся к списку очередей и добавляем для vpn трафика.

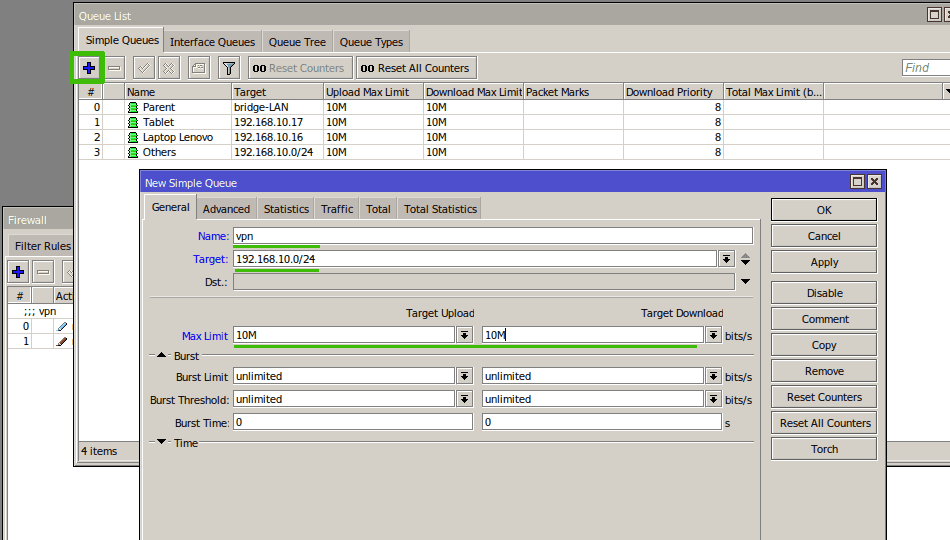

Создаем новую очередь.

• Name - vpn
• Target - 192.168.10.0/24 (я указал подсеть, а можно например конкретный ip адрес на котором будем vpn трафик)
• Max Limit - 10M

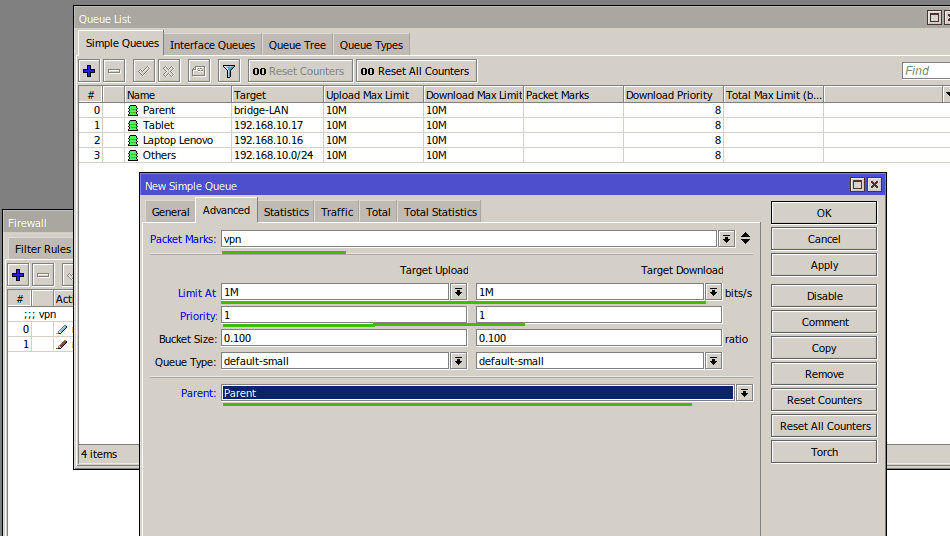

Заходим в Advanced

• Packet Marks - vpn
• Limit At - 1M (гарантированная скорость)
• Priority - 1 (самый высокий приоритет)
• Parent - Parent

По аналогии таким образом можно промаркировать и ограничить практически любой трафик(SSH, web и прочее)

И последним шагом будет передвинуть нашу очередь для vpn в самый верх списка.

Готово.
